สาย Dropwire nylon6 แบบใหม่ ใช้ทดแทนสายแบบเดิมที่มีส่วนของโลหะ
สายไฟเบอร์ออบติกที่ติดตั้งจาก SDP ตัวสุดท้ายจนถึงบ้านลูกค้า เดิมเป็นสายที่มีส่วนประกอบของโลหะแต่จากข้อกำหนดในการแขวนสายในปัจจุบัน จึงมีความจำเป็นในการใช้สายที่ไม่ส่วนประกอบของโลหะ ดังนั้นส่วนบริการทดสอบและสอบเทียบเดิมซึ่งตอนนี้ได้เปลี่ยนเป็นส่วนสอบเทียบและบำรุงรักษาอุปกรณ์โทรคมนาคม ฝ่ายอาคารและการกำลัง ร่วมกับพันธมิตร ได้ทำการคิดค้น ผลิตต้นแบบ รวมทั้งทดสอบการใช้งานทั้งภายในห้องปฏิบัติการทดสอบและภาคสนาม

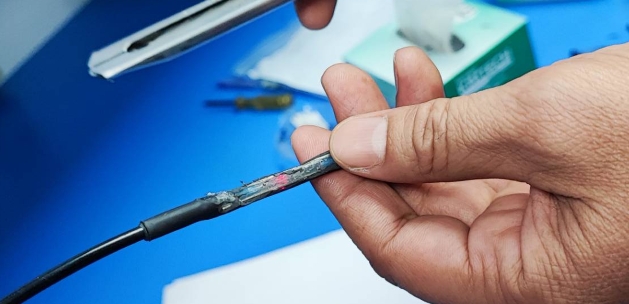

จากการทดลองภาคสนามซึ่งใช้วิธีการติดตั้งแบบเดิมในลักษณะเดียวกับการติดตั้ง OFTK กับ สาย dropwire เดิมทำให้เกิดปัญหา High Loss ทางห้องปฏิบัติการทดสอบจึงได้นำปัญหาที่เกิดขึ้นมาทำการวินิจฉัยเพิ่มเติม จนได้ข้อสรุปว่าเมื่อมีการเปลี่ยนรูปแบบลักษณะโครงสร้างภายในของสายไปจากเดิม ดังนั้นรูปแบบการติดตั้งจึงจำเป็นจะต้องปรับเปลี่ยนไปเพิ่มความเหมาะสมโดยการเพิ่มความแข็งแรงทึ่จุดเชื่อมต่อโดยการใช่ ลวดดาม หรือสิ่งทดแทนที่ใช้ดามเพื่อ เพิ่มความแข็งแรงให้กับจุดต่อ (โดยอาจะใช้ supporting wire จากสาย dropwire แบบเดิมนำมาประยุกต์ใช้แทนเพื่อลดต้นทุนในการจัดหาลวดดามใหม่)
อย่างที่กล่าวไว้ข้างต้นการเชื่อมต่อสาย Dropwire nylon6 แบบใหม่ กับสาย OFTK นั้นจำเป็นต้องมีการปรับเปลี่ยนรูปแบบการติดตั้งและ
อุปกรณ์เล็กน้อยโดยใช้อุปกรณ์ดังนี้
- สาย Dropwire nylon6 รูปแบบใหม่
- ชุดสาย OFTK
- Heatsink tube ขนาด 3.5 mm ที่มีความยาว 15 cm จากภายในชุดสาย OFTK
- Protective sleeve ขนาด 60 mm จากภายในชุดสาย OFTK
- ลวดดาม ยาว 12 cm
- หรือตัดสลิง (supporting wire) จากสาย dropwire เก่าเพื่อใช้แทน ลวดดาม โดยมีความยาว 12 cm

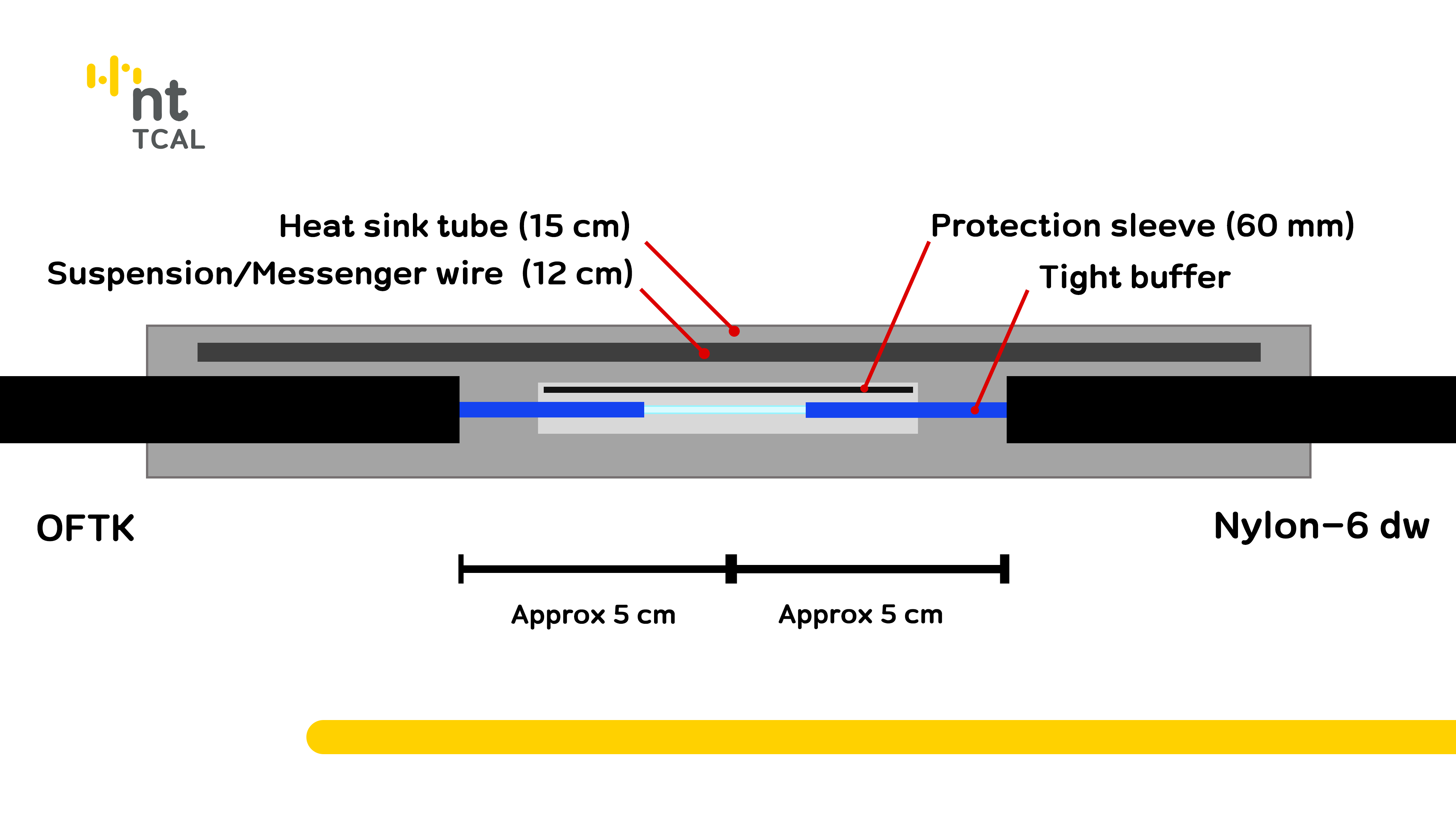

โดยทุกท่านสามารถดูรูปแบบการเชื่อมต่อ ระยะการปลอกสาย (cleave length) พร้อมทั้งการติดตั้งอุปกรณ์ที่เกี่ยวข้องได้จาก แผนภาพการเชื่อมต่อด้านล่างนี้
VDO สาธิตวิธีการเชื่อมต่อสาย DW nylon6 กับ OFTK
- การเชื่อมต่อแบบที่ 1 คือใช้อุปกรณ์เดิมจากชุด OFTK ให้มากที่สุด
- การเชื่อมต่อแบบที่ 2 เป็นการเชื่อมต่อดั้งเดิมก่อนทำการปรับปรุง
